Ler um projeto de ferragem exige entender códigos técnicos, símbolos e normas de segurança. Você precisa identificar a bitola (grossura do aço), a quantidade de barras e o espaçamento entre elas. Dominar essa leitura evita desperdício de dinheiro e, principalmente, garante que sua casa não apresente rachaduras ou colapsos no futuro.
O que é um projeto de ferragem?
O projeto de ferragem é o detalhamento das armaduras de aço que dão resistência à tração no concreto armado. Sem o aço, o concreto suporta o peso, mas quebra ao sofrer esforços laterais ou de torção.
Definição de projeto estrutural
O projeto estrutural é o “esqueleto” da edificação. Ele engloba o cálculo de cargas, a definição de onde ficarão os pilares e as dimensões de cada peça.

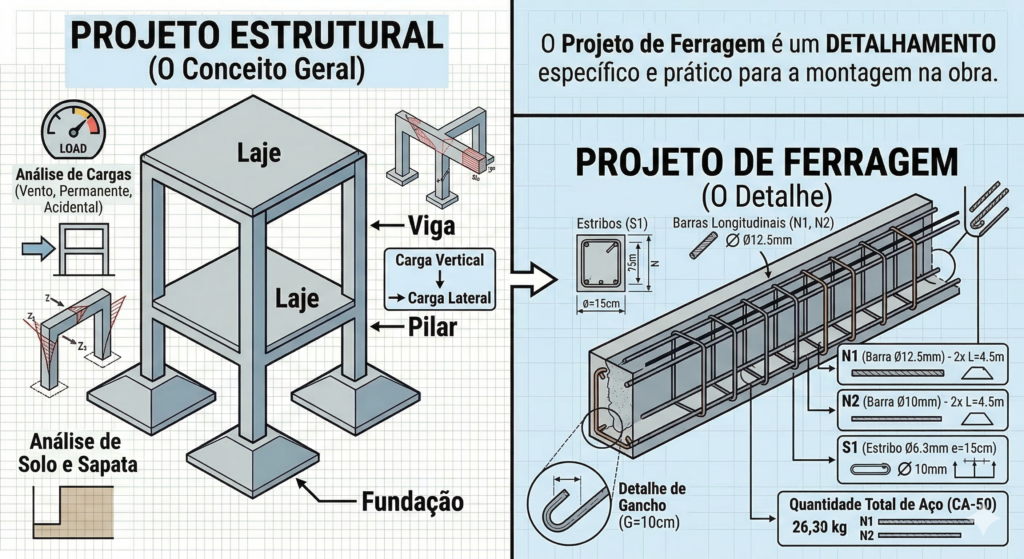

Diferença entre projeto de ferragem e projeto estrutural
O projeto estrutural é o calculo do macro. O projeto de ferragem é o micro. Enquanto o estrutural define que haverá uma viga, o de ferragem especifica exatamente quantos ferros de 10mm vão dentro dela e como eles se amarram.
Para que serve o projeto de ferragem?
Segurança da estrutura
O aço absorve as tensões que o concreto sozinho não aguenta. Um erro na leitura da posição de uma barra negativa pode causar a queda de uma sacada.
Economia de material
O projeto evita o “superdimensionamento” e garante o uso do concreto correto. Colocar aço demais é jogar dinheiro no lixo. O engenheiro calcula o estritamente necessário para a segurança, respeitando a NBR 6118.
Principais elementos de um projeto de ferragem
Para entender o desenho, você deve separar as folhas por tipo:
- Planta de formas: Mostra o “fôrmas” de madeira onde o concreto será jogado. Indica a geometria das peças.
- Planta de armadura: É o desenho específico do aço. Mostra as barras longitudinais e os estribos.
- Cortes e detalhes: Visões laterais ou transversais para entender camadas sobrepostas de ferro.
- Tabelas de aço: O resumo de tudo. Indica o peso total, a metragem e o tipo de aço (CA-50 ou CA-60).
- Legendas e simbologias: O dicionário do projeto.

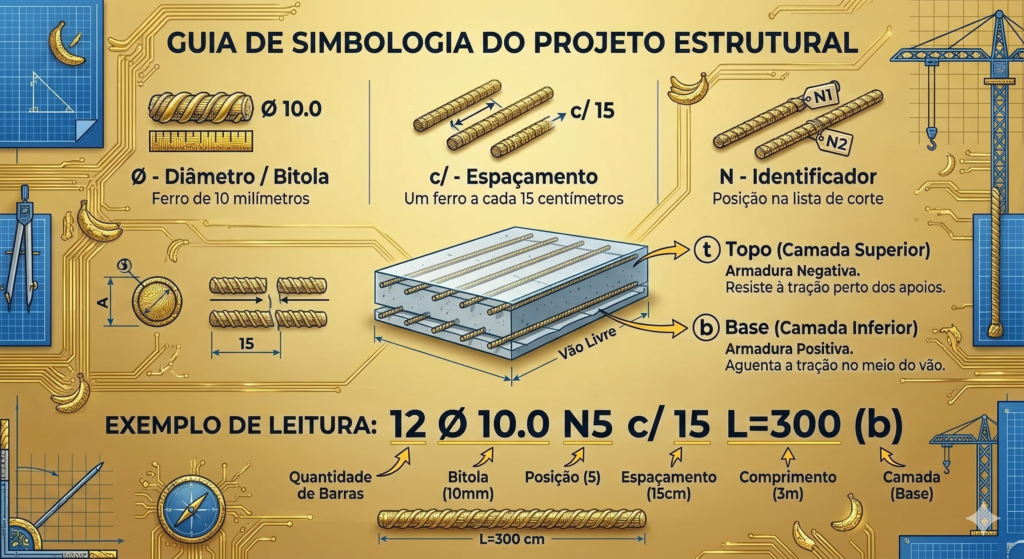

Como entender a simbologia do projeto
Aqui é onde a maioria se perde. Memorize este padrão: N1 ø 10.0 c/ 15 L=200.
- N (Número de posição): Serve para identificar a barra na tabela de corte.
- ø (Diâmetro/Bitola): Indica a grossura do aço em milímetros.
- c/ (Espaçamento): A distância entre um ferro e outro (ex: c/20cm).
- L (Comprimento total): O tamanho da barra esticada antes de dobrar.
O que significam as bitolas (Ø)
As bitolas seguem padrões comerciais. As mais comuns em residências são 5.0mm, 6.3mm, 8.0mm, 10.0mm e 12.5mm.
Identificação de barras (CA-50, CA-60)
- CA-50: Aço mais rugoso, usado em barras mais grossas (pilares e vigas).
- CA-60: Aço mais liso e fino, comum em estribos e telas de laje.
Tabela de Referência Rápida (Símbolos)
| Símbolo | Significado | Exemplo na Prática |
| Ø | Diâmetro da barra | Ø 10.0 (Ferro de 10 milímetros) |
| c/ | Espaçamento | c/ 15 (Um ferro a cada 15 centímetros) |
| N | Identificador | N1, N2 (Posição da peça na lista de corte) |
| (t) | Topo / Camada superior | Usado em armaduras de laje |
| (b) | Base / Camada inferior | Armadura que aguenta a tração direta |
Como ler um projeto de ferragem passo a passo
- Localize o elemento: Olhe o título do desenho (Viga V1, Pilar P3, Laje L2).
- Verifique as dimensões: Veja a seção do concreto (Ex: 15x30cm).
- Analise a posição: O ferro está em cima ou embaixo? No meio ou nas pontas?
- Entenda os cortes: O corte “A-A” mostra como os ferros estão distribuídos dentro do concreto se você cortasse a viga como um pão de forma.
- Confira a tabela: Veja se a quantidade de quilos entregue na obra bate com o resumo do projeto.

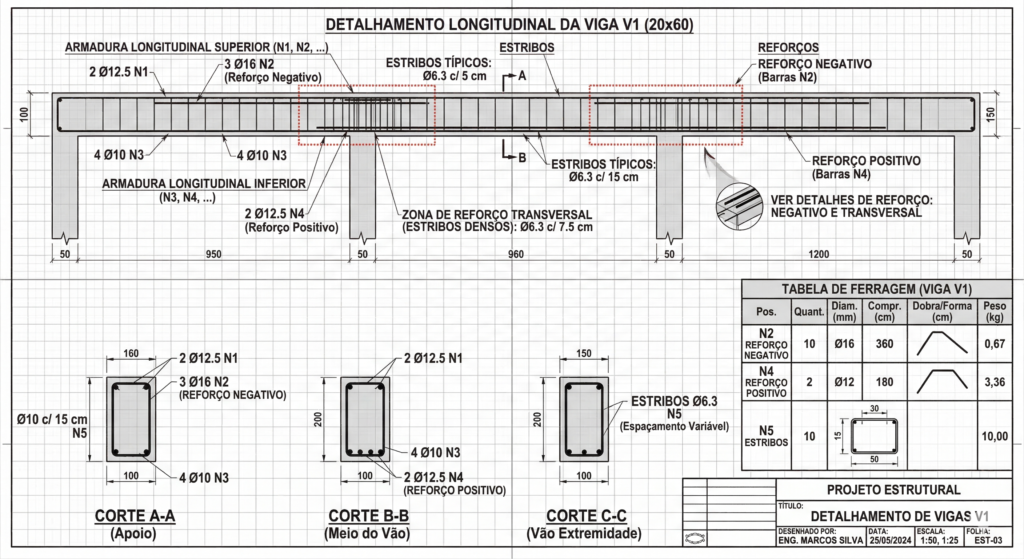

Como ler ferragem de vigas
Vigas sofrem flexão. Por isso, a leitura foca em dois pontos:
- Armadura longitudinal: São as barras compridas que percorrem a viga. Geralmente ficam na parte inferior (tração).
- Estribos: São os “anéis” que envolvem as barras. Eles combatem o esforço cortante. Leia sempre a quantidade e o espaçamento (ex: 20 N5 ø 5.0 c/ 12).
- Reforços: Se houver um desenho de ferro extra perto dos apoios (pilares), é a armadura negativa. Não a ignore.

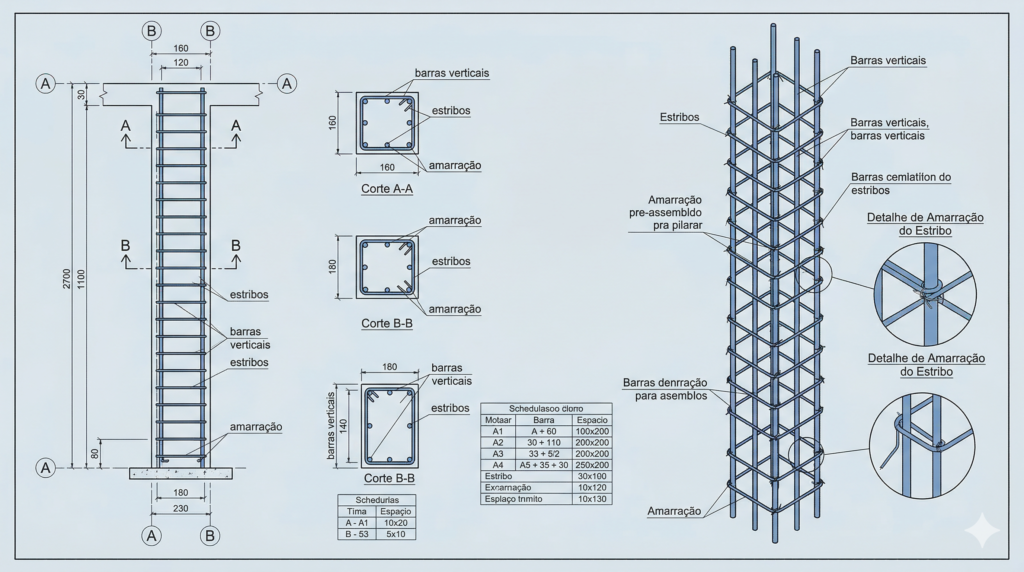

Como ler ferragem de pilares
Nos pilares, o foco é a compressão e a flambagem (encurvadura).
- Barras verticais: São os ferros que sobem. Devem estar bem aprumados.
- Estribos e amarração: Servem para o pilar não “abrir” sob o peso da laje. O projeto indica onde os estribos devem estar mais próximos (zonas de confinamento).

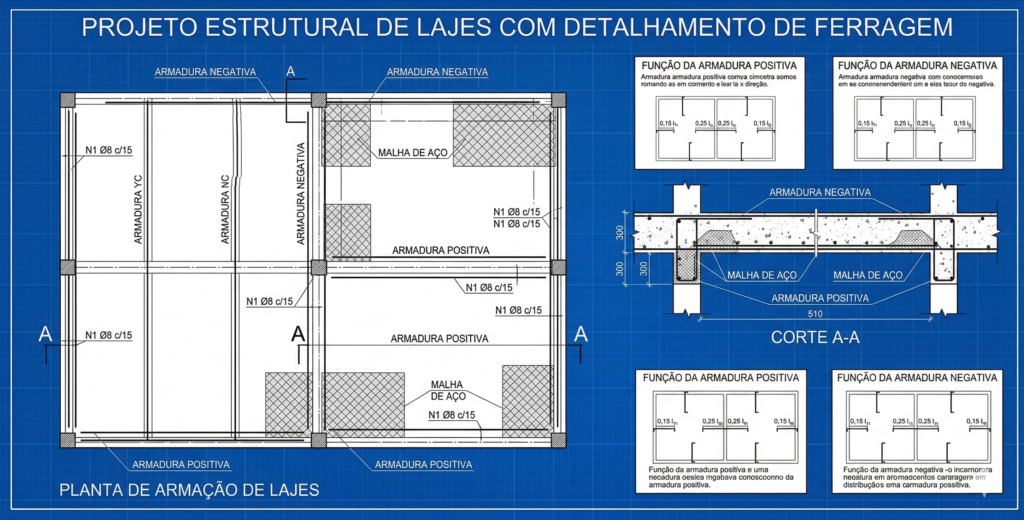

Como ler ferragem de lajes
A laje parece uma malha. A leitura foca na direção da força.
- Armadura positiva: Fica na parte de baixo da laje.
- Armadura negativa: Fica na parte de cima, geralmente passando por cima das vigas. Ela evita rachaduras nas bordas.
- Malhas de aço: Indica se você usará barras soltas ou telas eletrossoldadas prontas.
Dicas práticas para não errar na leitura
O erro mais comum é ignorar o cobrimento. Segundo a NBR 6118, o aço não pode ficar encostado na fôrma de madeira. Ele precisa de 2cm a 3cm de concreto em volta para não enferrujar. Se você ler o projeto e montar o ferro “colado” na face externa, a estrutura vai oxidar e estourar em poucos anos. Use distanciadores plásticos (“cadeirinhas”).
Outro ponto vital: confira as dobras. Um gancho de ancoragem de 10cm não pode ter apenas 5cm. A segurança depende da aderência do aço no concreto.
Risco Civil e Financeiro: Executar uma obra sem seguir o projeto de ferragem ou sem a supervisão de um engenheiro qualificado é crime. Além do risco de desabamento, você perde a garantia da obra e terá prejuízos imensos com reforços estruturais posteriores, que custam 5x mais que o ferro original.
FAQ – Perguntas Frequentes
O que significa a marcação N1 no projeto?
O “N” indica a posição da barra na lista de corte e dobra. Ele funciona como o CPF do ferro. Através desse número, o armador consulta a tabela para saber o comprimento total e o tipo de dobra que deve executar antes da montagem.
Qual a diferença real entre aço CA-50 e CA-60?
Resistência e superfície. O aço CA-50 possui nervuras (rugosidade) para “agarrar” no concreto e suporta 500 MPa de pressão. O CA-60 é mais liso, geralmente mais fino e suporta 600 MPa. Trocar um pelo outro sem recálculo compromete a aderência e a segurança da estrutura.
O que o símbolo ‘c/15’ indica na prática?
Significa “cada 15 centímetros”. É o espaçamento obrigatório entre o centro de uma barra e o centro da próxima. Use a trena para garantir essa medida. Espaçamentos maiores do que o projetado deixam a estrutura fraca; menores, podem impedir a passagem do brita durante a concretagem.
Posso trocar uma barra de 10mm por duas de 5mm?
Não faça isso. Embora a área de aço pareça somar o mesmo valor, o comportamento mecânico é totalmente diferente. A aderência ao concreto, a flexibilidade e a forma como a peça distribui a carga mudam. Siga o que o engenheiro calculista determinou para evitar flechas (barrigas) excessivas na laje ou viga.
